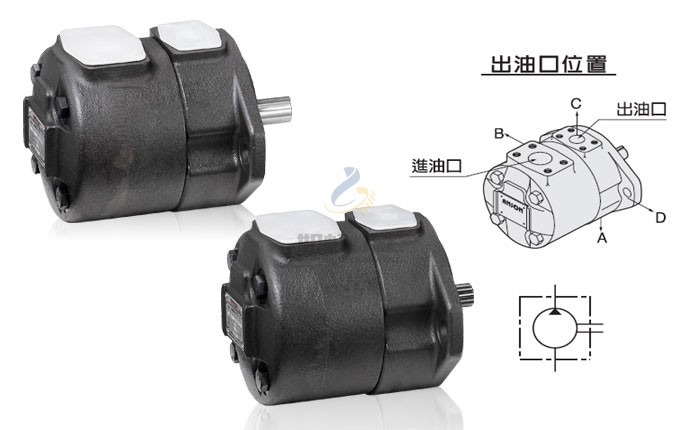

子母葉片定量泵
IVP(Q/V)系列 單泵型號說明
| (?F3-?) | IVP?(Q?/?V?)?2 | -17 | H | A | M | -F | -R | -86 | C | -10 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 前註 油液相容性 |
機殼號 | 幾何排量 ●代號 |
★壓力型式 | 油口連接 | 油口連接變型 | 安裝型式 | 旋轉方向 | ▲主軸型式 | 出油口位置 | 設計編號 | ||
| 平鍵 | 重載平鍵 | 花鍵 | ||||||||||
| 無標記: 使用石油系抗磨液壓油F11– 使用水乙二醇液F3– 使用油包水乳化液或磷酸酯油液 |
IVP (Q/V) 1 | 2,3,4,5,6,7,8, 10,11,12,14 |
從泵的軸端看 | 1 | N/A | 151 | 從泵的蓋端看
A- B- C- D- |
10 | ||||
| IVP (Q/V) 2 | 10,12,14,15, 17,19,21,25 |
省略?– 標準型 |
A- SAE4螺栓法蘭 |
M- 米制固定螺紋 |
F- 法蘭安裝型 |
R- 順時針轉 |
1 | 86 | 11 | |||
| IVP (Q/V) 3 | 17,21,25,30, 32,35,38,42 |
H- 高壓型 |
省略 – 英制固定螺紋 |
L- 腳座安裝型 |
L- 逆時針轉 |
1 | 86 | 11 | ||||
| IVP (Q/V) 4 | 30,35,38,42, 50,60,67,75 |
1 | 86 | 11 | ||||||||
●? 代號，是在1200r/min和6.9bar(100psi)下的額定容量 US gpm
★? 記號，?IVPQ系列無?H高壓型規(guī)格。
▲? 記號，?IVPQ系列主軸無花鍵型式。
